Calibração

Neste capitulo vamos aprender como conectar ao Granulado pela primeira vez.

Para iniciar garanta que o Motor de passo está DESLIGADO isso é de suma importância para sua segurança, como apontado no item Alimentação o motor de passo pode ser acionado independentemente do resto do Granulado.

Conectando ao Granulado

Na tela inicial no componente Conexão expanda o campo Porta e selecione o seu dispositivo correto.

Alt text

Dica

Caso seu dispositivo não apareça na lista você pode tentar Atualizar a lista de portas

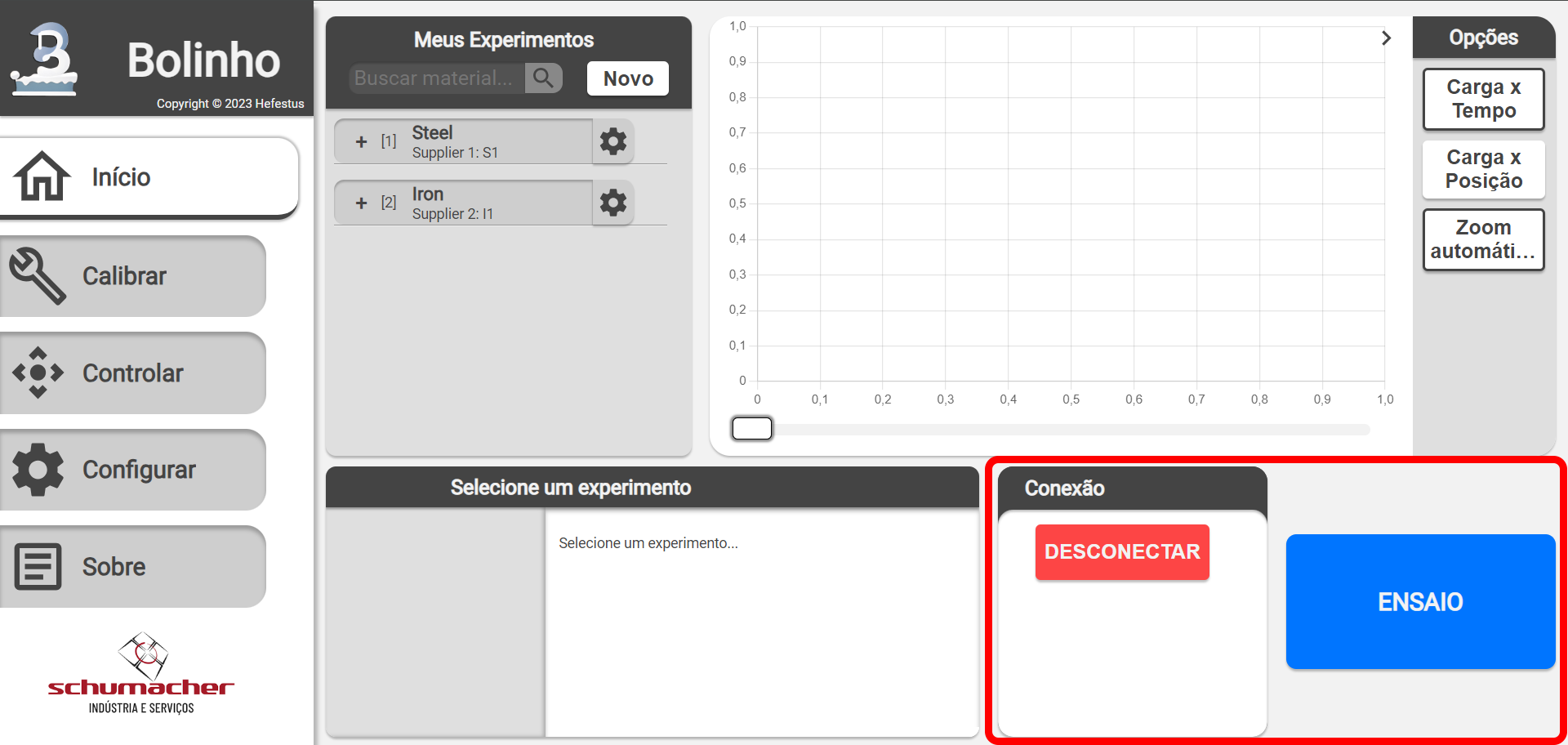

Ao pressionar Conectar o componente de Conexão e o Botão de ensaio devem ser atualizados.

Alt text

Nesse momento o Bolinho está conectado ao Granulado.

Página Calibrar

Através do menu lateral acesse a página Calibrar. Você deve ser recebido com uma tela similar a:

Alt text

Conhecendo os componentes:

Componente Comandos

Esse componente envia alguns comandos para o Granulado executar.

  • Tarar carga: Tara a carga para um peso especifico

  • Calibrar peso padrão: Calibra a célula de carga para um peso conhecido.

Componente Leituras

Esse componente apresenta as leituras atuais em tempo real que recebeu do Granulado.

  • Status: Status do Granulado Desconectado ou Conectado.

  • Carga atual: Carga atual na célula de carga.

  • Δ Carga atual: Variação da carga em tempo real.

Componente Parâmetros de calibração

Esse componente permite que o usuário configure os Parâmetros de calibração do equipamento.

Componente Botão de parada

Esse componente envia um comando de parar o motor imediatamente ao Granulado.

Atenção

Não deve ser usado como parada de emergência, sempre esteja pronto para acionar o Botão de emergência FÍSICO

Fluxos de trabalho

A seguir é apresentado um simples fluxo de trabalho de como calibrar os diferentes componentes:

Calibrar a Célula de carga

  1. Garanta que o motor de passo Não está ativo.
  2. Instale o aparato de ensaio à célula de carga.
  3. Conecte o Granulado ao Bolinho.
  4. Vá a página de calibração
  5. Pressione Tarar carga.
  6. Verifique a configuração do Peso padrão
  7. Instale o peso padrão
  8. Pressione Calibrar peso padrão.

  9. Sucesso!

    Sua célula de carga deve estar calibrada!

Calibrar o Eixo-z

  1. PERIGO

    Garanta que você seguiu os passos de Precauções com o motor de passo.
  2. Conecte o Granulado ao Bolinho.
  3. Ligue o motor de passo.
  4. Vá para a pagina Calibrar
  5. Insira o Tamanho do eixo Z
  6. Vá para a pagina Controlar
  7. Execute 1 revolução
  8. Meça quantos mm a máquina avançou em 1 revolução.
  9. Vá para a pagina Calibrar
  10. Insira o mm por revolução
  11. Salve

  12. Sucesso!

    Seu eixo-z deve estar calibrado!
